R170122020 力士樂退出組件
品牌：博世力士樂
部件號：R170122020
系列：超級滾珠導套開式
重量：0.075kg
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片

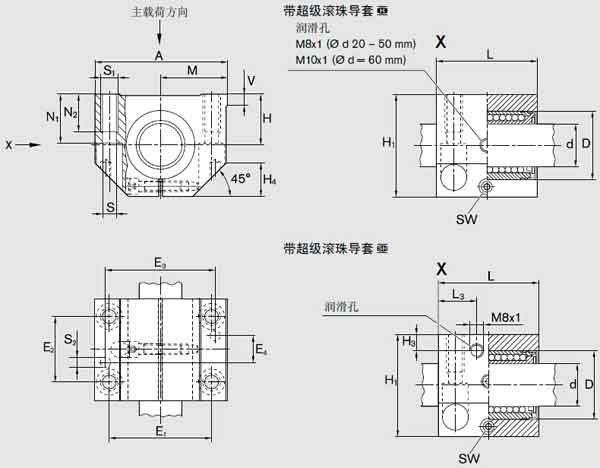

R170122020 力士樂退出組件：直線導套組件帶超級滾珠導套H，閉式
| 軸徑 Φd(mm) |
帶超級滾珠導套H | 帶超級滾珠導套SH | 帶超級滾珠導套H重量 | 帶超級滾珠導套SH重量 |
| 20 | R170122020 | R170142020 | 0.29 | 0.31 |
| 25 | R170122520 | R170142520 | 0.58 | 0.63 |
| 30 | R170123020 | R170143020 | 0.88 | 0.97 |
| 40 | R170124020 | R170144020 | 1.63 | 1.86 |
| 50 | R170125020 | R170145020 | 2.7 | 3.1 |
| 60 | R170126020 | - | 5.2 | - |
| Φd | D | H1) +0.008 -0.016 |
H1 | M1) ±0.01 |
A | L | E1 | E2 | E3 | E4 | S | S1 | S2 |
| 20 | 32 | 25 | 50 | 30 | 60 | 46 | 45±0.15 | 32±0.15 | 50 | 15 | 6.6 | M8 | 5 |
| 25 | 40 | 30 | 60 | 39 | 78 | 59 | 60±0.15 | 40±0.15 | 64 | 17 | 8.4 | M10 | 6 |
| 30 | 47 | 35 | 70 | 43.5 | 87 | 69 | 68±0.15 | 45±0.15 | 72 | 20 | 8.4 | M10 | 6 |
| 40 | 62 | 45 | 90 | 54 | 108 | 81 | 86±0.15 | 58±0.15 | 90 | 25 | 10.5 | M12 | 8 |
| 50 | 75 | 50 | 105 | 66 | 132 | 101 | 108±0.20 | 50±0.15 | 108 | 85 | 13.5 | M16 | 10 |
| 60 | 90 | 60 | 125 | 82 | 164 | 126 | 132±0.20 | 65±0.15 | 132 | 108 | 17.5 | M20 | 12 |
| Φd | N1 | N2 | H3 | L3 | V | SW | H4 | 徑向間隙R1701 軸h6 |
H C |
H C0 |
SH C |
SH C0 |
| 20 | 24 | 18 | 10 | 16 | 5 | 4 | 16 | +43 +11 |
2520 | 1880 | 3530 | 2530 |
| 25 | 29 | 22 | 10 | 21 | 6.5 | 5 | 20 | +43 +11 |
4430 | 3360 | 6190 | 4530 |
| 30 | 34 | 22 | 11.5 | 26 | 8 | 5 | 22 | +43 +11 |
6300 | 5230 | 8800 | 7180 |
| 40 | 44 | 26 | 14 | 30 | 10 | 6 | 28 | +50 +12 |
9680 | 7600 | 13500 | 10400 |
| 50 | 49 | 34 | 12.5 | 39 | 12 | 8 | 37 | +50 +12 |
16000 | 12200 | 22300 | 16800 |
| 60 | 59 | 42 | - | - | 13 | 10 | 45 | +56 +14 |
23500 | 18700 | - | - |
1)螺栓擰緊狀態，與軸公稱尺寸 d 相關。
2)螺栓擰緊狀態。
3)額定載荷適用于主載荷方向。
額定動載荷是以 100 000 米行程為基準確定的。
如果以 50 000 米行程為基準，則表中的 C 值乘以系數 1.26。
