eLINE滾珠絲杠
R254000001 力士樂滾珠絲杠
螺母類型：ZEV-E-S
規格：12*5R*2-3
公差等級：T10
絲杠總長：400mm
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片
R254000001 力士樂滾珠絲杠
帶擰入式單螺母ZEV-E-S的eLINE滾珠絲杠傳動系統，固定長度
- 力士樂安裝尺寸
- 單端固定支承
- 帶密封
- 帶0.1mm軸向間隙
- 絲杠公差等級T10
材料、硬度
我們的標準滾珠絲杠組件采用高級調質鋼、滾動軸承鋼或滲碳鋼制造。絲杠滾道和螺母滾道的*小洛氏硬度為 HRC60。
對于采用不銹鋼 (DIN EN ISO 683-17)制造的滾珠絲杠傳動系統請詢問。除非特別說明，否則絲杠端部不淬火。
密封
滾珠絲杠作為精密的部件，要求有防塵措施。平面防護罩、波紋罩或 AGK 驅動單元都是比較合適的措施。由于這些方式在很多情況下還是不能提供充分的防護，因此我們開發了一種無縫隙的唇形密封，由于其摩擦力*小，因此在確保*佳密封效果的同時，還能保證原來的高效率。因此我們的標準型號的滾珠絲杠傳動系統都配備密封件供貨。如果客戶有特殊要求，也可以不帶密封或者帶特殊密封供貨。針對滾珠絲杠不可避免的受到污染的應用場合，我們研發了一種標準密封的加強型款式。通過提高預緊，可進一步改善密封效果。要注意的是，與標準密封件相比，其摩擦力矩明顯提高，由此帶來高的發熱量。加強型密封可以很方便地從它的深綠色外表識別出來。

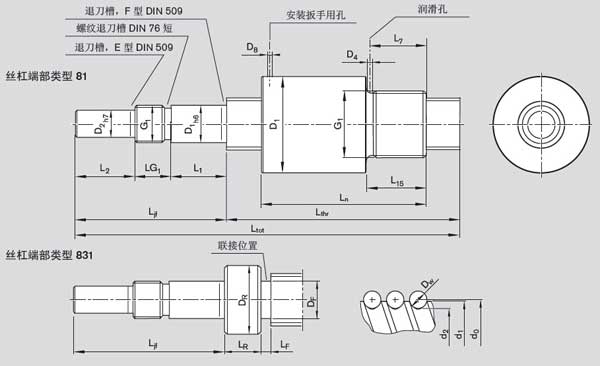

| 規格 | d0*P*DW-i | 12*5R*2-3 |
| 公差等級 | T10 | |
| 絲杠總長 | Ltot（mm) | 400 |
| 螺紋長度 | Lthr（mm) | 317 |
| 部件號 | R254000001 | |
| 螺母 | d0 | 12 |
| P | 10 | |
| D1 | 25.5 | |
| D4 | 2.7 | |
| h10 | ||
| D8 | 3.2 | |
| G1 | M20*1 | |
| Ln | 40 | |
| ±0.3 | ||
| L7 | 8.5 | |
| L15 | 10 | |
| 絲杠 | d0 | 12 |
| P | 10 | |
| 類型 | 831 | |
| d1 | 11.4 | |
| d2 | 9.9 | |
| Ljf | 60 | |
| DR | 15 | |
| LR | 15 | |
| DF | 8 | |
| LF | 1 | |
| D1 | 12 | |
| L1 | 17 | |
| D2 | 10 | |
| L2 | 25 | |
| G1 | M12*1 | |
| LG1 | 18 | |
| 額定載荷 | 額定動載C（N） | 1500 |
| 額定靜載C0（N） | 2200 | |
| 速度Vmax | (m/min) | 60 |
