彎道
3842999728 彎道
品牌：博世力士樂
名稱：彎道KE2/180
部件號：3842999728
產品系列：輸送系統TS2
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片
用途：
– 180° 彎道，用于輸送工件托盤，應避免工件托盤在彎道堆積
設計：
– 彎道模塊自帶驅動裝置。電機安裝在彎道外側末端 (MA = S)，軌道寬度 bT 從 320 mm 起，電機也可安裝在中間 (MA = M)。
– 工件托盤負載*多達 20 kg
– 輸送介質：抗靜電圓形皮帶
– 彎道方向，右 (KR = R) 或左(KR = L)
– 可選擇使用電纜/插頭 (AT = S) 或端子盒 (AT = K) 連接電機。
供貨范圍：
彎道，配有驅動電機
供貨形式：
部分組裝：包括內擋板和電機。
可選配件：
– 連接套件
– SZ 2/… 腿架
注：
適合于無潤滑脂和無油的環境。

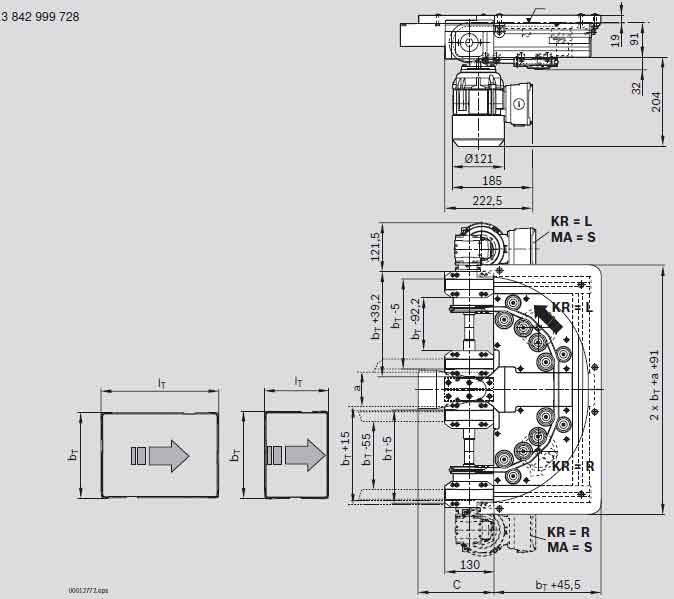

| bT[mm] | lT[mm] | c[mm] | a[mm] |
| 160 | 160 | 170 | 135 |
| 160 | 240 | 170 | 135 |
| 240 | 160 | 200 | 135 |
| 240 | 240 | 200 | 135 |
| 240 | 320 | 200 | 135 |
| 320 | 240 | 290 | 135 |
| 320 | 320 | 290 | 135 |
| 320 | 400 | 290 | 135 |
| 400 | 320 | 355 | 135 |
| 400 | 400 | 355 | 135 |
bT = 輸送方向的軌道寬度
lT = 輸送方向的長度
