3842998537 博世皮帶輸送段
名稱：皮帶輸送段CSS/B-2
部件號：3842998537
軌道數量：2
產品系列：輸送系統TS2 pv
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片
3842998537是兩根軌道的博世皮帶輸送段，特別有利于在整個寬度上可靠地支撐模塊。各軌道的間隔可以專門設定 (b1 至b4)。
應用：
——不同尺寸的玻璃模塊的縱向輸送
——晶片匣的縱向輸送
——不適于堆積運行
結構：

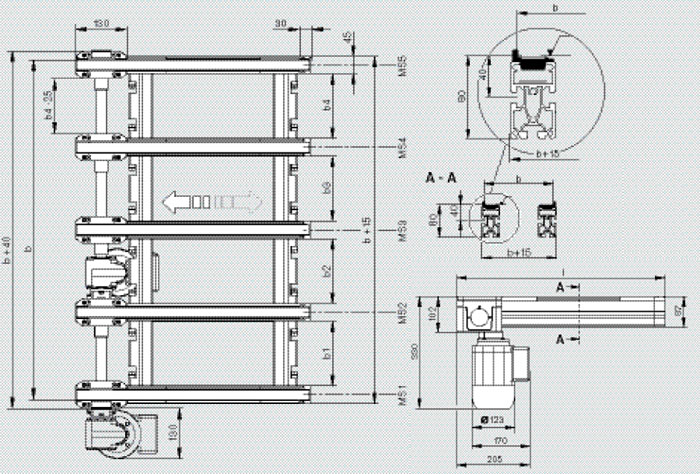

——兩至五根軌道的皮帶輸送段，特別有利于在整個寬度上可靠地支撐模塊。各軌道的間隔可以專門設定 (b1 至b4)。
——許用載荷：
——每根軌道：最大 0.15 kg/cm 放置長度，最大 60 kg
——每個皮帶輸送段：最大 120 kg
——適用于可逆運行 (至 3000 mm)
——輸送介質：專用織物覆蓋層齒形帶。由于其相對工件具有較小的摩擦系數，因此特別適用于側面定位的工作過程。
——可以從上面拆卸齒形帶，特別方便更換齒形帶的工作，無需進行重新調整。
——減速電機適用于采用變頻器驅動的運行。
——電機可以安裝在皮帶輸送段每根軌道(MS = 1 ... 5; MS = 1 表示在輸送方向上最左側的軌道) 的右側 (MA = R)或左側 (MA = L)。當電機安裝在軌道之間時，必須注意保持軌道之間的最小間距 165 mm (b1 至 b4)。
——電機安裝在外軌道上：懸掛式或臥式；電機安裝在軌道之間：懸掛式
——電機連接：可選用電纜/插頭 (AT = S)或者終端接線盒 (AT = K)
——帶側導向的款式 (FP = 1) 首選適用于安裝好外框的玻璃模塊；不帶側導向的款式 (FP = 0) 首選適用于未加工處理的帶毛邊的玻璃模塊。
——適用于應用在潔凈室的周圍環境，最高至 ISO 14644-1 標準潔凈室 6 級
訂貨舉例：
| 博世TS2pv皮帶輸送段型號 | 3842998537 |
| 軌道的數量 | 2 |
| 驅動電機的安裝位置 | 1 |
| 電機位置 | 左 |
| 寬度b[mm] | 160 |
| 長度L[mm] | 1000 |
| 側導向 | 否 |
| 減速器 | 是 |
| 電機 | 是 |
| 頻率f[Hz] | 50 |
| 電壓U[V] | 380 |
| 電機連接 | 接線盒 |
| 電機位置[*] | 0 |
| 速度vN[m/min] | 6 |
| 細節程度 | 簡單 |
