托盤
3842524594 力士樂鋁承載版
名稱：鋁承載版WT2
部件號：3842524594
規格：400*240
產品系列：輸送系統TS2
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹

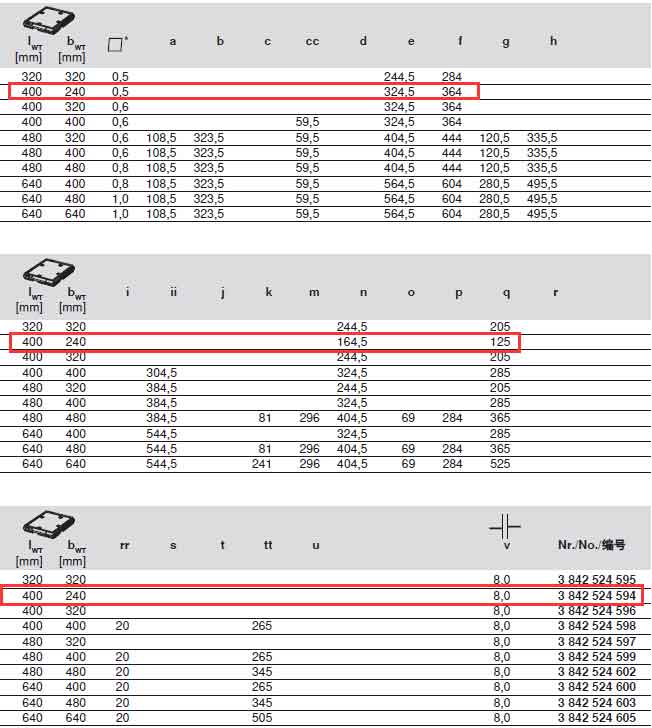

- 技術參數
- 產品圖片
利用框架模塊及安裝部件，客戶可以裝配自己所需的 WT2 型工件托盤。
設計：
– 承載板，已鉆孔，可直接裝配。
– 15 種標準規格，鋼制，4.8 mm 厚，KTL 涂層
– 10 種標準規格，鋁制，8 mm 厚
– 13 種標準規格，鋁制，12.7 mm 厚板面上鉆有供識別及數據存儲系統使用的孔
![3842524594圖紙.jpg](/d/file/shusong/ts2plus/2016-01-14/0cfadf0a8034144e70fa477a11f6be7a.jpg")
用途：
與 AS 2/R 驅動模塊和 UM 2/R 返回單元一起使用構建輸送單元。
材料：
輸送段型材 (A) 材料是陽*氧化處理鋁材ST2/R-100：滑動型材 (B2) 和導向型材 (B1) 材料是聚酰胺
ST2/R-100-ST：
上滑動型材 (B3) 材料是鋼。
下滑動型材 (B2) 和導向型材 (B1) 材料是聚酰胺。
鏈條式導向型材 (B4) 材料是聚酰胺。
供貨范圍：
2x SP 2/R (A) 輸送段型材，已裝配導向和滑動型材 (B...)。
供貨形式：
已裝配
可選配件：
– SZ 2/… 腿架
– 型材連接件
– 橫向連接件
