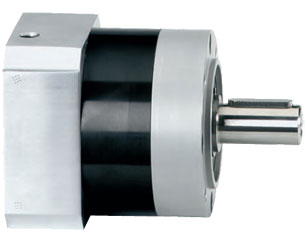

GTE標準行星減速機

?? 標準應用的理想選擇

?? 低齒隙

?? 任意的安裝位置

?? 靜音運行

?? 壽命周期內的潤滑保障

021-57893800工作時間：周一至周五 9:00-18:00

產品介紹
技術參數
產品圖片

GTE系列緊湊的行星齒輪減速機，與我們高動態響應的MSK電機一起，可以為所有標準應用提供高的扭距要求。

典型的應用領域包括帶齒輪和齒條驅動或同步傳動帶驅動的簡單搬運和自動化系統。

由于GTE減速機尺寸的詳細分級和高功率密度，幾乎可滿足這些應用的所有性能要求。

您可以選擇一級或二級減速機并同時選擇光軸或鍵槽。

訂購您的GTE行星減速機的簡單步驟指南(如：GTE060-NN1-003A-NN03)：


減速	傳動比		*大平均輸入轉速		*大輸入轉速⁶⁾	*大輸出轉速⁶⁾	額定輸入扭矩¹⁾³⁾	額定輸出扭矩¹⁾²⁾³⁾	*大輸入扭矩	*大輸出扭矩¹⁾²⁾³⁾	齒隙	抗扭剛度	效率⁵⁾	轉動慣量	重量
	傳動比		50%M OUT norm⁶⁾時	100%M OUT norm⁶⁾時	n _{IN max}	n _{OUT max}	M_{IN N}	M_{OUT N}	M_{IN MAX}	M_{OUT MAX}	-	D	h	J	m
	級	i	rpm	rpm	rpm	rpm	Nm	Nm	Nm	Nm	arcmin	Nm/arcmin	%	kgcm²	kg
GTE040	一級	3	5000	5000	18000	6000	3.7	11	5.9	17.6	<15	1	98	0.031	0.35
		4	5000	5000	18000	4500	3.8	15	6	24	<15	1	98	0.022	0.35
		5	5000	5000	18000	3600	2.8	14	4.4	22	<15	1	98	0.019	0.35
		8	5000	5000	18000	2250	0.8	6	1.25	10	<15	1	96	0.017	0.35
		10	5000	5000	18000	1800	0.5	5	0.8	8	<15	1	95	0.016	0.35
	二級	12	5000	5000	13000	1500	1.7	20	2.7	32	<19	1.1	96	0.029	0.45
		20	5000	5000	13000	900	1	20	1.6	32	<19	1.1	96	0.019	0.45
		40	5000	5000	13000	450	0.5	18	0.73	29	<19	1.1	94	0.016	0.45
GTE060	一級	3	4500	4500	13000	4333	9.3	28	15	45	<10	2.3	98	0.0135	0.9
		4	4500	4500	13000	3250	9.5	38	15.25	61	<10	2.3	98	0.093	0.9
		5	4500	4500	13000	2600	8	40	12.8	64	<10	2.3	98	0.078	0.9
		8	4500	4500	13000	1625	2.3	18	3.63	29	<10	2.3	97	0.065	0.9
		10	4500	4500	13000	1300	1.5	15	2.4	24	<10	2.3	96	0.064	0.9
	二級	12	4500	4500	13000	1083	3.7	44	5.83	70	<12	2.5	96	0.127	1.1
		20	4500	4500	13000	650	2.2	44	3.5	70	<12	2.5	96	0.075	1.1
		40	4500	4500	13000	325	1	40	1.6	64	<12	2.5	94	0.064	1.1
GTE080	一級	3	4000	2700	7000	2333	28.3	85	45.3	136	<7	6	98	0.77	2.1
		4	3800	2500	7000	1750	28.8	115	46	184	<7	6	98	0.52	2.1
		5	4000	3000	7000	1400	22	110	35.2	176	<7	6	98	0.45	2.1
		8	4000	4000	7000	875	6.3	50	10	80	<7	6	97	0.39	2.1
		10	4000	4000	7000	700	3.8	38	6.1	61	<7	6	96	0.39	2.1
	二級	12	4000	3750	7000	583	10	120	16	192	<9	6.5	97	0.72	2.6
		20	4000	4000	7000	350	6	120	9.6	192	<9	6.5	96	0.44	2.6
		40	4000	4000	7000	175	2.8	110	4.4	176	<9	6.5	94	0.39	2.6
GTE120	一級	3	3350	2550	6500	2167	38.3	115	61.3	184	<7	12	98	2.63	6
		4	3400	2500	6500	1625	38.8	155	62	248	<7	12	98	1.79	6
		5	3500	2500	6500	1300	39	195	62.4	312	<7	12	98	1.53	6
		8	3500	3500	6500	813	15	120	24	192	<7	12	97	1.32	6
		10	3500	3500	6500	650	9.5	95	15.2	152	<7	12	97	1.3	6
	二級	12	3500	2650	6500	542	21.7	260	34.7	416	<9	13	96	2.56	8
		20	3500	3500	6500	325	13	260	20.8	416	<9	13	96	1.5	8
		40	3500	3500	6500	163	5.8	230	9.2	368	<9	13	94	1.3	8
GTE160	一級	3	1350	900	6500	2167	133.3	400	213.3	640	<6	38	98	12.14	18
		4	1450	1000	6500	1625	112.5	450	180	720	<6	38	98	7.78	18
		5	1650	1150	6500	1300	90	450	144	720	<6	38	98	6.07	18
		8	2150	1550	6500	813	56.3	450	90	720	<6	38	97	4.63	18
	二級	12	1550	1000	6500	542	66.7	800	106.7	1280	<10	41	96	12.37	22
		20	2050	1400	6500	325	40	800	64	1280	<10	41	96	6.65	22
		40	2950	2300	6500	163	17.5	700	28	1120	<10	41	94	5.28	22

1) 這些值是基于壽命循環系數 KA = 1，電氣機械的 S1 模式和 T = 30°C 時 100 rpm 的輸出軸速度

2) 視電機軸直徑而定

3) 帶鍵槽，大型負荷時

4) 可允許 30,000 輸出軸轉數

5) 根據傳動比而定，適用于輸出軸轉速 = 100 rpm

6) 必須遵守可允許的工作溫度
