滾珠滑塊
R169321310 力士樂滾珠滑塊
品 牌：博世力士樂
產品規格：25
預緊等級：C1(預緊2℅C)
精度等級：H
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片
力士樂滾珠滑塊R169321310是法蘭型、標準長、低型滑塊，帶標準密封，不帶滾珠鏈，沒有進行初始潤滑。
動態特性：
速度：Vmax=3m/s
加速度：amax=250m/s²（當Fcomb>2.8·Fpr時：amax=50m/s²）

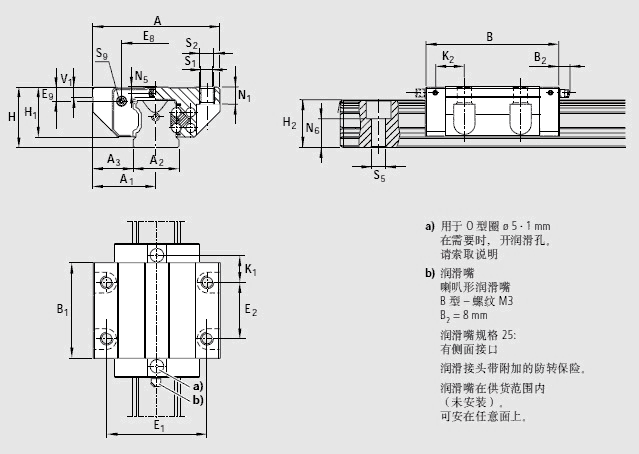

| A | 59 | |
| A1 | 29.5 | |
| A2 | 20 | |
| A3 | 19.5 | |
| B | 72.5 | |
| B1 | 49.6 | |
| E1 | 49 | |
| E2 | 32 | |
| E8 | 30.5 | |
| E9 | 5.6 | |
| H | 28 | |
| H1 | 23.0 | |
| H2 1) | 20.75 | |
| H2 2) | 20.55 | |
| K1 | 13.0 | |
| K3 | 3.6 | |
| N1 | 7.7 | |
| N6±0.5 |
13.2 |
|
| S1 | 5.3 | |
| S2 | M6 | |
| S5 | 6.0 | |
| S9 |
M3*5 |
|
| T | 60 | |
| V1 | 6.0 | |
| 重量 | 0.40 | |
| 額定載荷C3) | 14 500 | |
| 額定載荷 C03) | 24 400 | |
| 額定轉矩 Mt3) | 190 | |
| 額定轉矩 Mto3) | 310 | |
| 額定轉矩 ML3) | 100 | |
| 額定轉矩 ML03) | 165 |
1)尺寸H2帶防護帶
2)尺寸H2不帶防護帶
3)不帶滾珠鏈的滾珠滑塊的額定載荷和轉矩。
額定載荷和額定動轉矩是以100，000米行程為基礎確定的(根據ISO 14728-1)，但實際中經常是以50，000米行程為基礎。
在此情況下，表格中的C、Mt、和ML的值乘以1.26。
