力士樂直線導軌的選購及結構
發布日間：2019-07-11 09:42:09 瀏覽次數：22
直線導軌5個選購考慮：
**要考慮的當然是是否能滿足您的設計要求；
*二就是它的類型，應該首先選擇它的類型而不是它的品牌，作為用戶，忠于某個品牌是不可取的，在適當的時候適當的場合選用不同類型的產品十分必要；
*三是優先考慮它的標準型號而不是非特殊型號，同一個產品下都有很多規格，實際上可能大部分都不生產或供貨期很長，所以，除非特殊情況下，否則不要選用非常規規格；
*四就是優先考慮這個品牌的持續供貨能力而不是單規格或單個訂單，不要輕易相信某一個廠家的打折促銷，導軌不是醬油，沒有釀造和勾兌的成本區別。
*五是要在確定型號前先問供應商，不要太過于相信某個廠家的樣本。

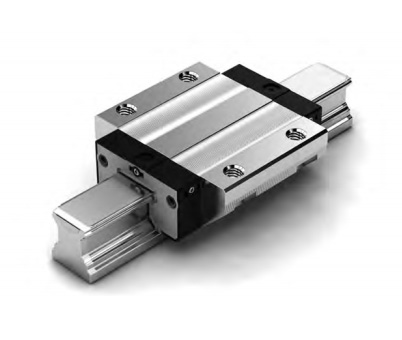

直線導軌
1, 常用結構
按照滾珠在導軌和滑塊之間的接觸牙型對直線導軌副進行分類，主要有歌德式（Gothic Type）牙型和圓弧式牙型歌德式也稱作兩列式，圓弧式也稱作四列式。由于圓弧式牙型其接觸角（垂直于回轉軸線的直線與滾珠中心和溝槽接觸點連線的夾角）在傳動中易變動，產生間隙與側向力變動，安裝容易。而歌德式牙型其接觸角能保持不變，剛性也比較穩定。一般而言直線導軌的常用結構以這兩種類型為主。兩者主要區別如下表所示。
2、 直線導軌主要性能指標
通常，直線導軌副的選用必須根據使用條件、負載能力和預期壽命選用。但由于直線導軌的壽命分散性較大，為了便于選用直線導軌副，必須先清楚以下幾個重要概念。
額定壽命：
所謂額定壽命是指一批相同的產品，在相同的條件及額定負荷下，有90%未曾發生表面剝離現象而達到的運行距離。直線導軌副使用鋼珠作為滾動體的額定壽命，在基本動額定負荷下為50km。
3.直線導軌基本動額定負荷:
所謂基本動額定負荷是指一批相同規格的直線導軌副，在負荷方向和大小均等的狀態下，經過運行50km后，90%的直線導軌其滾道表面不產生疲勞損壞（剝離或點蝕）時的**負荷。基本靜額定負荷(Co): 所謂基本靜額定負荷是指在負荷方向和大小均等的狀態下，在受到*大應力的接觸面處，鋼珠與滾道表面的總永久變形量恰為鋼珠直徑萬分之一時的靜負荷。
